Netzbänder

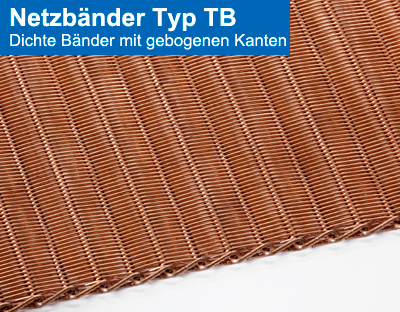

Gruppe T – dichte Bänder

Zu dieser Gruppe gehören dicht geflochtene Bänder. Abwechselnd links und rechts geflochtene Spiralen, verbunden durch geriffelte Querstäbe, die verhindern, dass die Spiralen sich zur Mitte hin zusammenziehen. Die Kanten sind gebogen. Die Bänder werden aus blankem oder verkupfertem Eisendraht sowie rostfreiem Draht hergestellt. Diese Bänder werden u.a. bei Tunnelöfen in Bäckereien verwendet.

Teilung:	12-25 mm
Durchmesser der Spiralen:	Ø 1-2 mm
Durchmesser der Querstäbe:	Ø 1,5-3 mm

z.B. TB 16/1,2-2,5

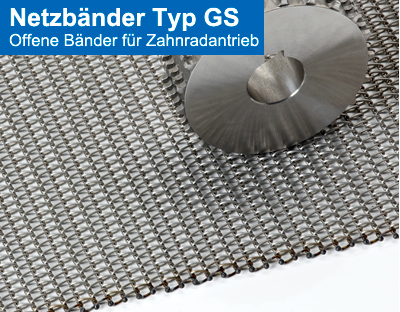

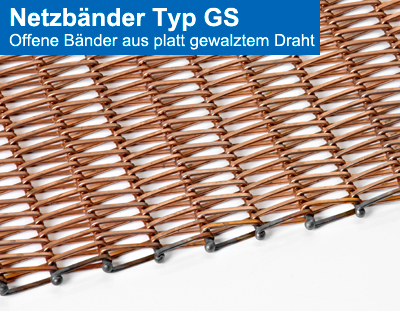

Gruppe G – offenere Bänder

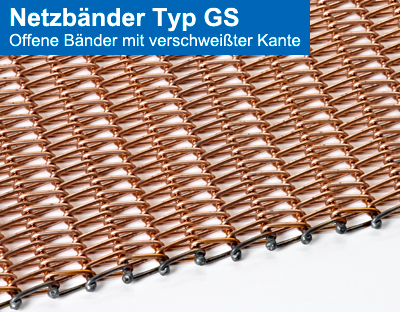

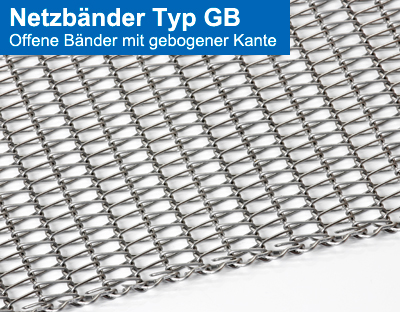

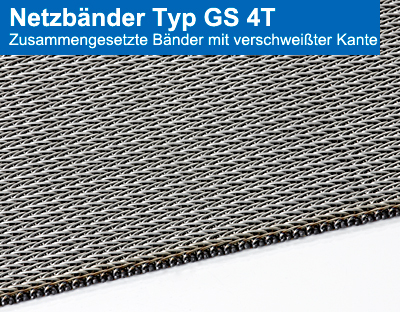

Die Bänder in dieser Gruppe sind aus wechselweise rechts und links geflochtenen Spiralen zusammengesetzt, die durch geriffelte Querstäbe verbunden sind. Die Bandkanten des Typs GS entstehen, indem die Enden der Spiralen und die Querstäbe zusammengeschweißt werden. Diese Bänder können mit einer sehr kleinen Teilung gefertigt werden. Beim Typ GB sind die Querstäbe gebogen, d.h. die Querstäbe sind längs der Bandkante durch S-förmige Schleifen verbunden. Dies sorgt für eine verstärkte und gerade Kante.

Steigung der Spiralen:	4-15 mm
Teilung der Querstäbe:	4,5-25 mm
Durchmesser der Spiralen:	Ø 1-3 mm
Durchmesser der Querstäbe:	Ø 1-3 mm

z.B. GS 18-10/2,5-3,0

z.B. GS 20-8,5/2,6x1,4-2,8

z.B. GB 15-10/1,5-2,0

z.B. GS 4T 10-6,5/1,2-1,5

z.B. GS 6,35-5/1,0-1,2



Gruppe V – geflochtene Bänder

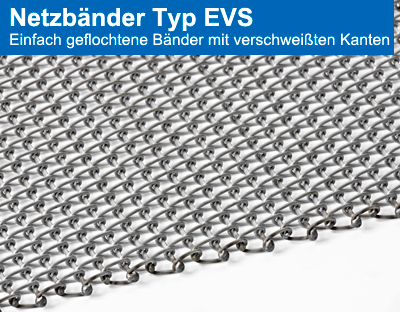

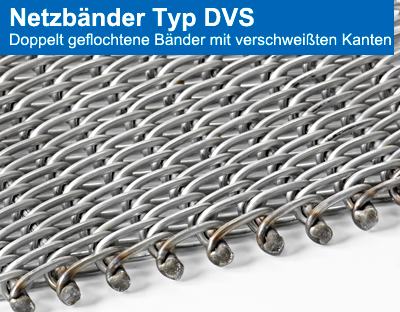

Bei dieser Gruppe werden die Spiraldrähte zusammengeflochten und mit Querdrähten versehen, die an den Kanten verschweißt sind. Diese Bänder werden hauptsächlich als Transportbänder in Bandöfen mit hohen Temperaturen und extremen Belastungen, z.B. Härteöfen eingesetzt.
Diese Bänder können entweder einfach oder doppelt geflochten sein.

z.B. EVS 10-10/1,6-2

z.B. DVS 18-8,5/3-4

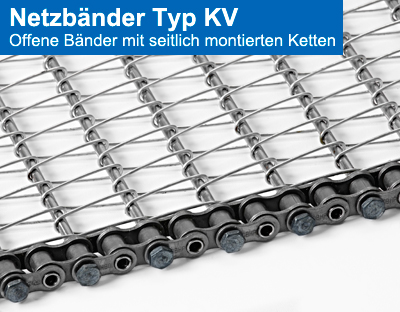

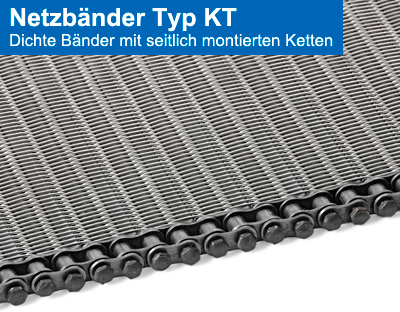

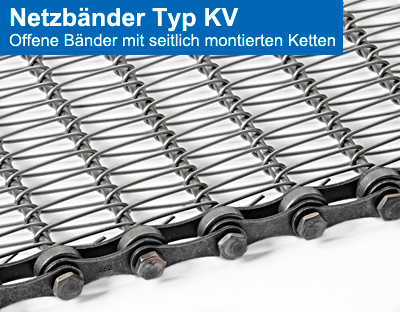

Gruppe K - Kettenbänder

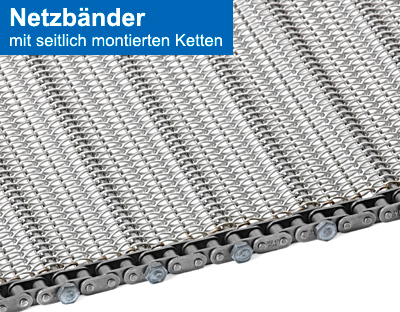

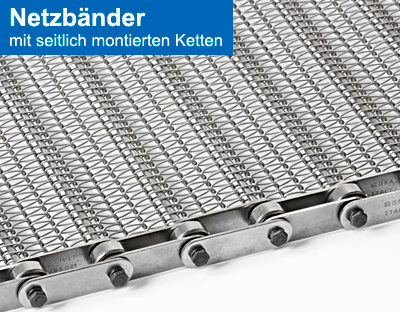

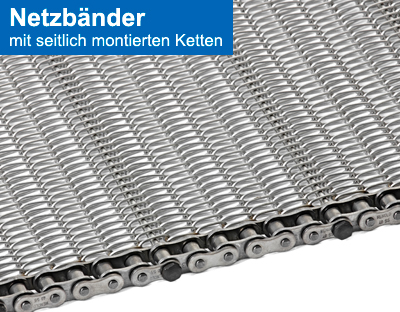

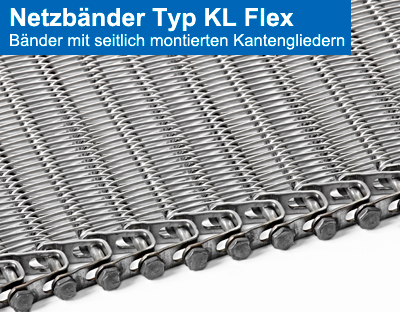

Bänder in dieser Gruppe sind offene oder dichte Drahtgurt-Transportbänder mit Ketten oder Kantengliedern an den Seiten. Diese Bänder werden mit verschiedenen Kettentypen oder Kettengliedern gefertigt, die mit Transportern und Seitenplatten versehen werden können.

Teilung der Ketten:	3/8"-2"
Teilung der Kantenglieder:	¾"-1¼"

z.B. GS 6,35-5/1,0-1,2 mit 3/8" Rollenkette, mit 3,2 mm Achse montiert

z.B. GS 12,7-5/1,2-1,5 mit ½" Rollenkette, mit 4 mm Achse montiert

z.B. GS 12,5-8/1,2-1,2 mit Hohlbolzenkette, Teilung 50 mm,
mit 5 mm Achse montiert



z.B. KV 32-22/1,5-5 mit 5/8" Hohlbolzenkette

z.B. KV 50,8-8/2,5-8 mit 2" Hohlbolzenkette

z.B. KT 12,7/1,2-3,8 mit ½” Hohlbolzenkette

z.B. KLT Flex 19,05/1,2-5

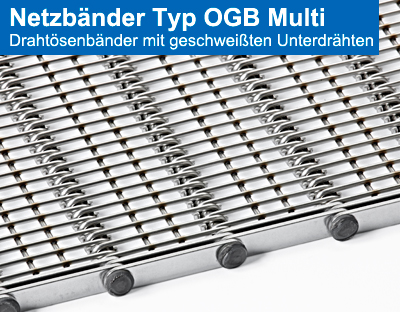

Gruppe OGB - Drahtösenbänder

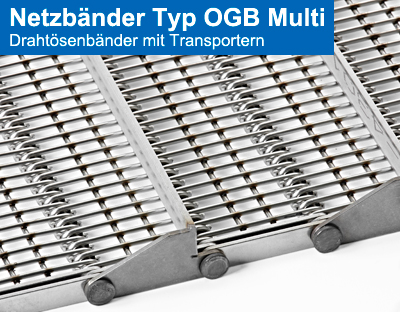

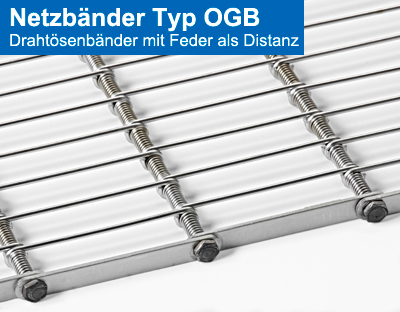

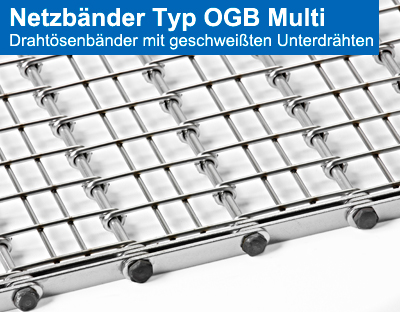

Der Bandtyp OGB wird auch Drahtösenband genannt, weil die Bänder aus gebogenen Drahtösen bestehen, die durch Querstäbe verbunden sind. Diese Bänder werden mit Verstärkungsblechen an den Kanten, und bei Bedarf auch im Band versehen. Die Bänder können auch mit Transportern und/oder hohen Seitenblechen gefertigt werden. Der Antrieb ist positiv und erfolgt über Zahnräder oder Walzen. Um die Öffnungen zwischen den Drahtösen zu erhöhen, können OGB-Bänder mit Distanzfedern oder Buchsen versehen werden. Der Bandtyp OGB Multi wird von unten mit einem geschweißten Draht versehen, um die Öffnungen zwischen den Ösen zu erhalten. Diese Bänder mit offenen Flächen werden bei Gefrier- und Trockenanlagen verwendet, da diese die Luftzirkulation erleichtern.

Standarddimensionen:
Teilung	Ösen	Querstäbe
30 mm	Ø 1,5 mm	Ø 4 mm
50 mm	Ø 2,5 mm	Ø 5 och 7 mm
75 mm	Ø 2,5 mm	Ø 5 mm
100 mm	Ø 3 mm	Ø 8 mm
Andere Dimensionen auf Anfrage

a = Teilung
b = Durchmesser der Spiralen
c = Durchmesser der Querstäbe
d = Öffnungen zwischen den Ösen

z.B. OGB 75-10/2,5-5 inkl. Feder als Distanz

z.B. OGB Multi 50-6/2,5-7

z.B. OGB Multi 50-20/2,5-5

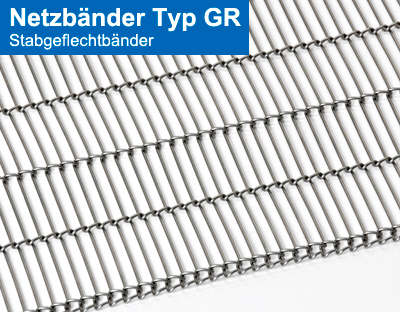

Gruppe GR – Gitterbänder Stabgeflechtbänder

Die Gitterbänder mit ihrer offenen und leichten Konstruktion, werden in vielen Bereichen eingesetzt. Diese Bänder werden aus Federstahl- und Edelstahl-Draht, Spezifikation nach Kundenwunsch, hergestellt. Siehe Produktblatt. Die Bänder werden mit Zahnrädern positiv angetrieben.





Material

Die Materialwahl ist vom Umfeld und der Temperatur, in der das Drahtgurt-Transportband eingesetzt werden soll, abhängig.

Stahl:	Max. Arbeitstemperatur C°
blanker/verkupferter Eisendraht   verzinkter Eisendraht	450 C°
Rostfreier Edelstahl:
SS 2333/AISI 304	800 C°
SS 2343/AISI 316	800 C°
Wärmebeständiger Draht:
253MA	1.100 C°
INCOLOY DS 37/18	1.100 C°
Andere Materialien auf Anfrage

Ex: GS 15-10/1,5-2,0


a = Teilung z-z Querstäbe
b = Steigung z-z Spiralen
e = Durchmesser der Spiralen
d = Durchmesser der Querstäbe
